Подземная полиэтиленовая камера

Область применения

Подземная полиэтиленовая камера (ТКП) предназначена для размещения технологического запаса оптического кабеля диаметром до 14 мм, микрооптического кабеля меньших размеров, защитных пластмассовых микротрубок, стыковки с защитными пластмассовыми трубами (ЗПТ), а также для размещения проходной, разветвительной или тупиковой оптической муфты, выполненной в малогабаритном исполнении - UFS, FDN, FST (HellermannTyton), FOSC-400A (Tyco Electronics), МТОК-К6/108, МТОК-К6/48,МТОК 96/48, (ЗАО "СВЯЗЬСТРОЙДЕТАЛЬ").
Камера может устанавливаться как на самой магистрали, так и в стороне от нее, с применением специальных разветвителей. ТКП устанавливается в категориях грунтов 1, 2, 4 (кроме мерзлых) по ГОСТ 25100-95.

Технические характеристики

  • Масса камеры с крышкой – 14 кг.
  • Температура эксплуатации: –40°С до +50°C.
  • Количество вводов:
  • основных – 4;
  • дополнительных – 4.
  • Диаметр вводимых защитных пластмассовых труб (ЗПТ): 32. 40, 50 мм.
  • Вид климатического исполнения по ГОСТ 15150 для категорий размещения «О».
  • Внутренний диаметр камеры 740 мм.
  • Высота ТКП с крышкой 800 мм.
  • Ввод ЗПТ осуществляется посредством стандартного компрессионного фитинга, что позволяет осуществлять герметичное подсоединения ЗПТ. Неиспользуемые вводы ТКП глушатся стандартными заглушками ТЗМ.
  • Оптическая муфта устанавливается в камеру вертикально, что облегчает обслуживание муфты.
  • Крышка камеры имеет резьбовое герметичное соединение с корпусом.
  • Крышка камеры служит своеобразным воздушным колоколом, что позволяет муфте при попадании в камеру воды оставаться сухой.
  • Конструкция ТКП допускает многократное вскрытие для дополнительного ввода/вывода оптических кабелей и контроля состояния оптических муфт.
  • Крестообразные пазы на крышке камеры позволяют закручивать/откручивать крышку с применением шанцевого инструмента, а также при необходимости крепить камеру к пригрузочной плите для предотвращения всплытия камеры.

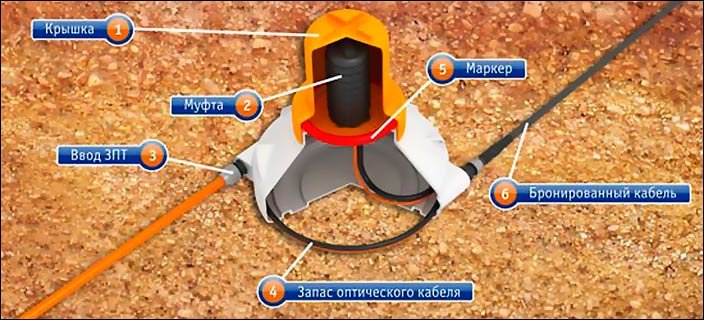

Схема расположения камеры на трассе ВОЛС:

1 – крышка камеры.
2 – муфта оптическая.
3 – ввод защитных пластмассовых труб (ЗПТ).
4 – запас оптического кабеля.
5 – маркер встроенный. Опционно камера изготавливается с встроенным маркером (необходимо указать при заказе). Маркер обнаруживается наиболее популярными маркероискателями производства фирм Tempo и 3M.
6 – кабель бронированный.

Разработанные решения позволяют осуществлять герметичный ввод в ТКП различных типов кабеля.

Базовая комплектация:

  • Корпус камеры, шт    1
  • Крышка камеры, шт    1
  • Кольцо уплотнительное, шт    1
  • Герметик силиконовый (на 2 камеры), шт    1
  • Заглушка ввода    1-4
  • Ввод ЗПТ, шт    1-4

Преимущества

  • Срок службы - не менее 25 лет;
  • Отсутствие металла в конструкции ТКП;
  • Небольшой вес;
  • Возможность выполнения монтажа без применения специализированного инструмента;
  • Значительное сокращение транспортных расходов за счет небольшого веса.

Номенклатура

Пример обозначения ТКП:
К-ТКП-32/0/0/32-О, где
32 – ввод ЗПТ внешним диаметром 32 мм, номер ввода ТКП – 1-й;
0 – ввод ТКП 2 – заглушка;
0 – ввод ТКП 3 – заглушка;
32 – ввод ЗПТ внешним диаметром 32, номер ввода ТКП – 4-й;
О – цвет крышки – оранжевый.

К-ТКП-32/40/0/32-Зт, где
32 – ввод ЗПТ внешним диаметром 32 мм, номер ввода ТКП – 1-й;
40 – ввод ЗПТ внешним диаметром 40 мм, номер ввода ТКП – 2-й;
0 – ввод ТКП 3 – заглушка;
32 – ввод ЗПТ внешним диаметром 32, номер ввода ТКП – 4-й;
Зт – цвет крышки – темно-зеленый;

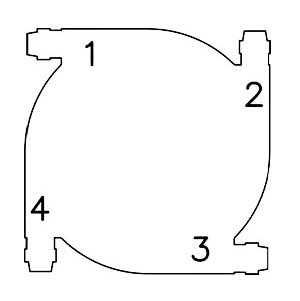

Схема нумерации вводов ТКП представлена на схеме:

Сертификат и разрешение

Просмотр cертификатов и разрешений

Стандартное исполнение

Камера выполнена из полиэтилена (ПЭНД) и состоит из корпуса и крышки, соединение друг с другом – резьбовое. Герметизация ТКП осуществляется при помощи резинового уплотнения и герметика. В корпусе камеры выполнены основные и дополнительные вводы. Основные вводы предназначены для герметичного закрепления защитной пластмассовой трубы (ЗПТ). Дополнительные вводы предназначены для дополнительного ввода (задувки) оптического кабеля. Камера может быть снабжена маркером для быстрой и точной идентификации на трассе маркероискателями.

Возможное исполнение (по заказу)

Цвет крышки камеры выбирается по желанию Заказчика. Это позволяет идентифицировать владельца камеры и магистрали в случае высокой плотности прокладки кабелей и труб разных операторов. По умолчанию оранжевый. Опционно камера изготавливается с встроенным маркером оригинальной конструкции (необходимо указать при заказе).
Для оформления заказа необходимо указать количество и типоразмеры вводов в ТКП (диаметр труб), цвет крышки камеры и наличие маркера.

Проектирование

При проектировании линейно-кабельных сооружений на городских, местных и ведомственных сетях связи с применением подземных полиэтиленовых камер (ТКП) необходимо руководствоваться:

ВСН 116-2002. Ведомственные строительные нормы. Инструкция по проектированию линейно-кабельных сооружений связи, Минсвязи России, 2002г.;
ВСН 111-93. Инструкция по проектированию линейно-кабельных сооружений связи, 1993.;
Правила применения оптических кабелей связи, пассивных оптических устройств и устройстве для сварки оптических волокон. Утверждены Мининформсвязи РФ, 19.04.06;
Руководство по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи, Минсвязи СССР. "Радио и связь",1986 г.;
Руководство по строительству линейных сооружений магистральных и внутризоновых оптических линий связи, 1993г.;
Руководство по строительству линейных сооружений местных сетей связи. ч.I и П, Минсвязи России. - АООТ "ССКТБ-ТОМАСС", 1996.

Монтаж и эксплуатация

При монтаже и эксплуатации линейно-кабельных сооружений на городских, местных и ведомственных сетях связи с применением подземных полиэтиленовых камер (ТКП) необходимо руководствоваться:

СНиП 3.01.04-87. Приемка в эксплуатацию законченных строительством объектов. Основные положения, 2003г.;
Временные правила приёмки в эксплуатацию законченных строительством объектов связи общего пользования в РФ. Приказ Минсвязи РФ №146 от 19.12.1995. Дополнение от 25.02.97. Приказ №31.;
Временная инструкция по приёмке в эксплуатацию линейных сооружений ВОЛП в ПВП кабелеводах и составлению исполнительной документации на сдаваемые линейные сооружения, 1998г.;
Правила ввода в эксплуатацию сооружений связи. Утв. Приказом Минсвязи 09.09.2002г.,2002г.;
РД 45.047-99. Линии передачи волоконно-оптические на магистральной и внутризоновых первичных сетях ВСС России. Техническая эксплуатация.

Транспортировка, хранение, упаковка

Камеры с плотно закрытыми крышками следует хранить под навесом при температуре от –50оС до + 50оС. На строительных площадках при температуре воздуха выше 20оС камеры следует защищать от попадания прямых солнечных лучей.
